نمای کرتین وال چیست؟
کرتین وال یک سیستم نمای مهندسی‌شده است که امکان ایجاد سطوح شیشه‌ای گسترده و یکپارچه را در ساختمان فراهم می‌کند. هسته اصلی سیستم از پروفیل‌های آلومینیومی تشکیل می‌شود و فضای بین آن‌ها می‌تواند با شیشه یا، در برخی طراحی‌ها، متریال‌های دیگری مانند پنل کامپوزیت، فایبرسمنت، چوب، پلی‌کربنات یا سنگ نما تکمیل شود.
در طراحی کرتین وال، شکل معماری تنها یکی از پارامترهای تصمیم‌گیری است. مدول‌بندی نما، ابعاد شیشه، اتصالات، شرایط اقلیمی، نحوه آب‌بندی و هوابندی و روش نصب نیز بر انتخاب سیستم اثر می‌گذارند.
ساختار مهندسی نمای کرتین وال
برای شناخت عملکرد کرتین وال باید اجزای اصلی آن را به‌صورت یک سیستم واحد بررسی کرد. هر جزء وظیفه مشخصی در نگهداری پنل‌ها، انتقال نیرو، آب‌بندی یا تکمیل نمای خارجی دارد.
| جزء | وظیفه در سیستم کرتین وال |
|---|---|
| Mullion – مولیون | پروفیل عمودی اصلی سیستم که در شکل‌گیری شبکه نما، انتقال نیروهای وارد بر سیستم و نگهداری شیشه و اجزای نما نقش دارد. |
| Transom – ترنزوم | پروفیل افقی میان مولیون‌ها که مدول‌های نما را شکل می‌دهد و محل استقرار شیشه یا سایر پنل‌ها را کامل می‌کند. |
| Pressure Plate | قطعه نگهدارنده‌ای که شیشه یا پنل را به فریم متصل کرده و فشار لازم برای تثبیت اجزای سیستم را ایجاد می‌کند. |
| Cover Cap | درپوش خارجی که روی Pressure Plate قرار می‌گیرد، ظاهر نما را تکمیل می‌کند و از اجزای اتصال محافظت می‌کند. |
| EPDM Gasket | نوارهای درزبندی و آب‌بندی بین شیشه و فریم که در کنترل نفوذ آب و هوا نقش دارند. |
| Insulator | اجزای جداکننده‌ای که بسته به نوع سیستم می‌توانند در تفکیک بخش‌های داخلی و خارجی پروفیل و بهبود عملکرد حرارتی مؤثر باشند. |
| Glass | بخش شفاف پوسته که نوع، ضخامت و ساختار آن بر اساس الزامات معماری، مکانیکی، حرارتی و ایمنی پروژه انتخاب می‌شود. |
برای بررسی دقیق‌تر نقش مولیون، ترنزوم و لامل‌ها می‌توانید راهنمای لامل و اجزای نمای کرتین وال را مطالعه کنید.
انواع سیستم‌های نمای کرتین وال
کرتین وال Face Cap یا درپوش‌دار
در سیستم Face Cap، شیشه پس از قرارگیری روی شبکه آلومینیومی به‌صورت مکانیکی تثبیت می‌شود و درپوش‌های آلومینیومی در نمای خارجی قابل مشاهده هستند. فرم و ابعاد Cover Cap می‌تواند متناسب با طراحی معماری پروژه انتخاب شود.
جزئیات بیشتر این سیستم در صفحه کرتین وال Face Cap ارائه شده است.
کرتین وال بدون درپوش یا Frameless
در سیستم‌های بدون درپوش، تلاش بر این است که اتصالات و قاب خارجی تا حد زیادی از دید پنهان بمانند و سطح شیشه‌ای پیوسته‌تری ایجاد شود. تثبیت شیشه در این سیستم بر اساس جزئیات طراحی‌شده و با استفاده از اتصالات و مواد مناسب سیستم انجام می‌شود.
برای بررسی تفاوت‌های معماری و اجرایی این دو رویکرد، صفحه تفاوت کرتین وال و فریم لس را ببینید.
سیستم شیشه‌ای Two Way

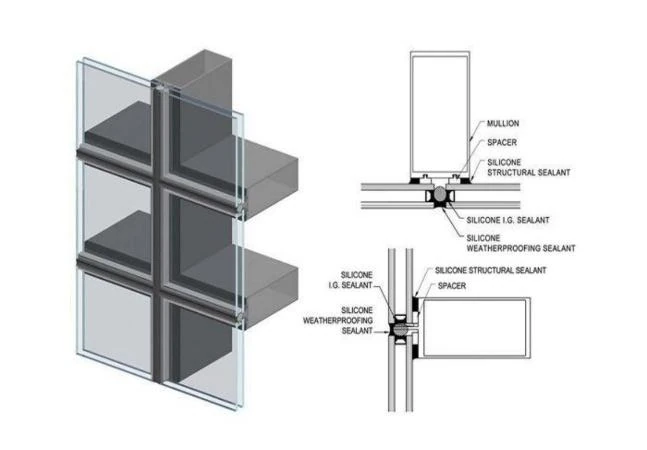

در سیستم Two Way دو ضلع مقابل شیشه با اتصال سازه‌ای به فریم متصل می‌شوند و دو ضلع دیگر با جزئیات مکانیکی مهار می‌شوند. این ترکیب امکان کنترل خطوط قابل مشاهده نما و ایجاد یک زبان بصری متفاوت را فراهم می‌کند.
سیستم شیشه‌ای Four Way
در سیستم Four Way اتصال سازه‌ای شیشه در هر چهار ضلع طراحی می‌شود و درپوش‌های نمایان آلومینیومی از سطح خارجی حذف می‌شوند. ابعاد شیشه، نوع اتصال و مشخصات مواد مورد استفاده در این سیستم باید بر اساس طراحی و محاسبات پروژه تعیین شوند.
Window Wall چه تفاوتی با Curtain Wall دارد؟
Window Wall یکی دیگر از سیستم‌های ایجاد سطوح وسیع شیشه‌ای در ساختمان است، اما نحوه استقرار و اتصال آن با کرتین وال پیوسته تفاوت دارد. در Window Wall سیستم معمولاً در فضای بین دال‌های طبقات قرار می‌گیرد و می‌تواند ترکیبی از بخش‌های ثابت و بازشو را در خود جای دهد.
به همین دلیل نباید Window Wall را صرفاً نام دیگری برای Curtain Wall در نظر گرفت؛ جزئیات فریم، اتصال به ساختمان و آب‌بندی آن باید متناسب با ساختار همین سیستم طراحی شود.
روش‌های اجرای کرتین وال
روش ساخت و نصب کرتین وال بر سازمان‌دهی تولید، مونتاژ و عملیات کارگاهی اثر مستقیم دارد. سه رویکرد اصلی که در پروژه‌های نما مورد استفاده قرار می‌گیرند عبارت‌اند از Stick، Unitized و Semi-Unitized.
Stick System

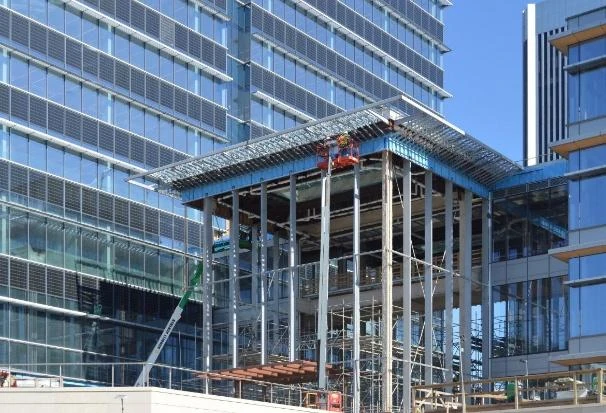

در روش Stick، مولیون‌ها، ترنزوم‌ها و سایر اجزای اصلی به‌صورت جداگانه به پروژه منتقل شده و شبکه نما در محل ساختمان مونتاژ می‌شود. این روش امکان تطبیق مرحله‌ای جزئیات اجرا با شرایط پروژه را فراهم می‌کند.
Unitized System
در سیستم Unitized، واحدهای نما در محیط کنترل‌شده کارخانه مونتاژ شده و پس از آماده‌سازی به محل ساختمان منتقل می‌شوند. سپس واحدهای آماده به اتصالات پیش‌بینی‌شده در سازه متصل می‌شوند و درزهای میان آن‌ها مطابق جزئیات سیستم تکمیل می‌گردد.
Semi-Unitized System
Semi-Unitized ترکیبی از اجرای بخشی از شبکه نگهدارنده در محل پروژه و پیش‌مونتاژ بخشی از اجزای نما در کارخانه است. میزان پیش‌ساختگی و ترتیب مونتاژ به طراحی سیستم و الزامات هر پروژه بستگی دارد.
مقایسه تخصصی این روش‌ها را در مقاله سیستم Stick و Unitized در نمای کرتین وال مطالعه کنید.
مراحل اصلی نصب نمای کرتین وال
جزئیات اجرایی از پروژه‌ای به پروژه دیگر متفاوت است، اما روند عمومی اجرای یک سیستم کرتین وال می‌تواند شامل مراحل زیر باشد:
- آماده‌سازی نقاط اتصال و زیرسازی: محل اتصال سیستم به سازه بررسی و قطعات مورد نیاز مطابق نقشه‌های اجرایی نصب می‌شوند.

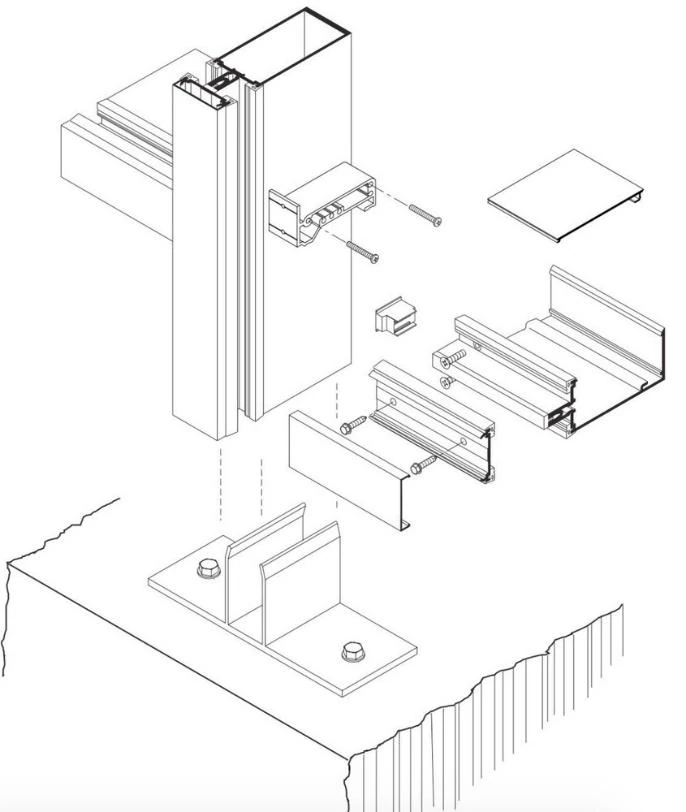

- نصب براکت‌ها و اتصالات: اتصالات مسیر انتقال نیرو میان سیستم نما و سازه اصلی را شکل می‌دهند.
- نصب Mullionها: پروفیل‌های عمودی با کنترل تراز، شاقول و مدول‌بندی نصب می‌شوند.
- نصب Transomها: پروفیل‌های افقی شبکه نهایی لازم برای استقرار شیشه یا پنل را تکمیل می‌کنند.
- اجرای اجزای آب‌بندی: گسکت‌ها، عایق‌ها و مسیرهای تخلیه آب مطابق جزئیات سیستم کنترل و اجرا می‌شوند.
- اجرای جزئیات اتصال طبقات و Fire Stop: در محل تقاطع نما و لبه دال، جزئیات مرتبط با کنترل انتقال دود و آتش باید بر اساس مشخصات فنی پروژه اجرا شوند.
برای جزئیات بیشتر می‌توانید راهنمای اجرای سازه کرتین وال و دودبند و Fire Stop کرتین وال را مطالعه کنید.
انتخاب شیشه در نمای کرتین وال
شیشه بخش اصلی سطح شفاف نما است و انتخاب آن نباید مستقل از کل سیستم انجام شود. بسته به مشخصات پروژه، امکان استفاده از ساختارهای مختلف شیشه از جمله تک‌جداره، دوجداره، لمینیت یا شیشه‌های دارای ویژگی‌های کنترل تابش وجود دارد.
نوع شیشه، ابعاد پنل، شرایط نگهداری و جزئیات اتصال باید هم‌زمان با طراحی فریم و اتصالات بررسی شوند.
طراحی و اجرای کرتین وال در NDA
در پروژه‌های نگاه درخشان البرز، بررسی سیستم کرتین وال از شناخت معماری و شرایط پروژه آغاز می‌شود و سپس جزئیات فنی، نقشه‌های اجرایی، تولید، مونتاژ و نصب متناسب با سیستم انتخابی دنبال می‌شود. انتخاب بین Face Cap، Frameless، Stick، Unitized یا سایر آرایش‌ها باید بر اساس ویژگی واقعی پروژه انجام شود، نه صرفاً ظاهر نهایی نما.
در صورت نیاز به بازشوی هماهنگ با نمای شیشه‌ای، می‌توانید درباره بازشوی پارالل کرتین وال نیز مطالعه کنید.
