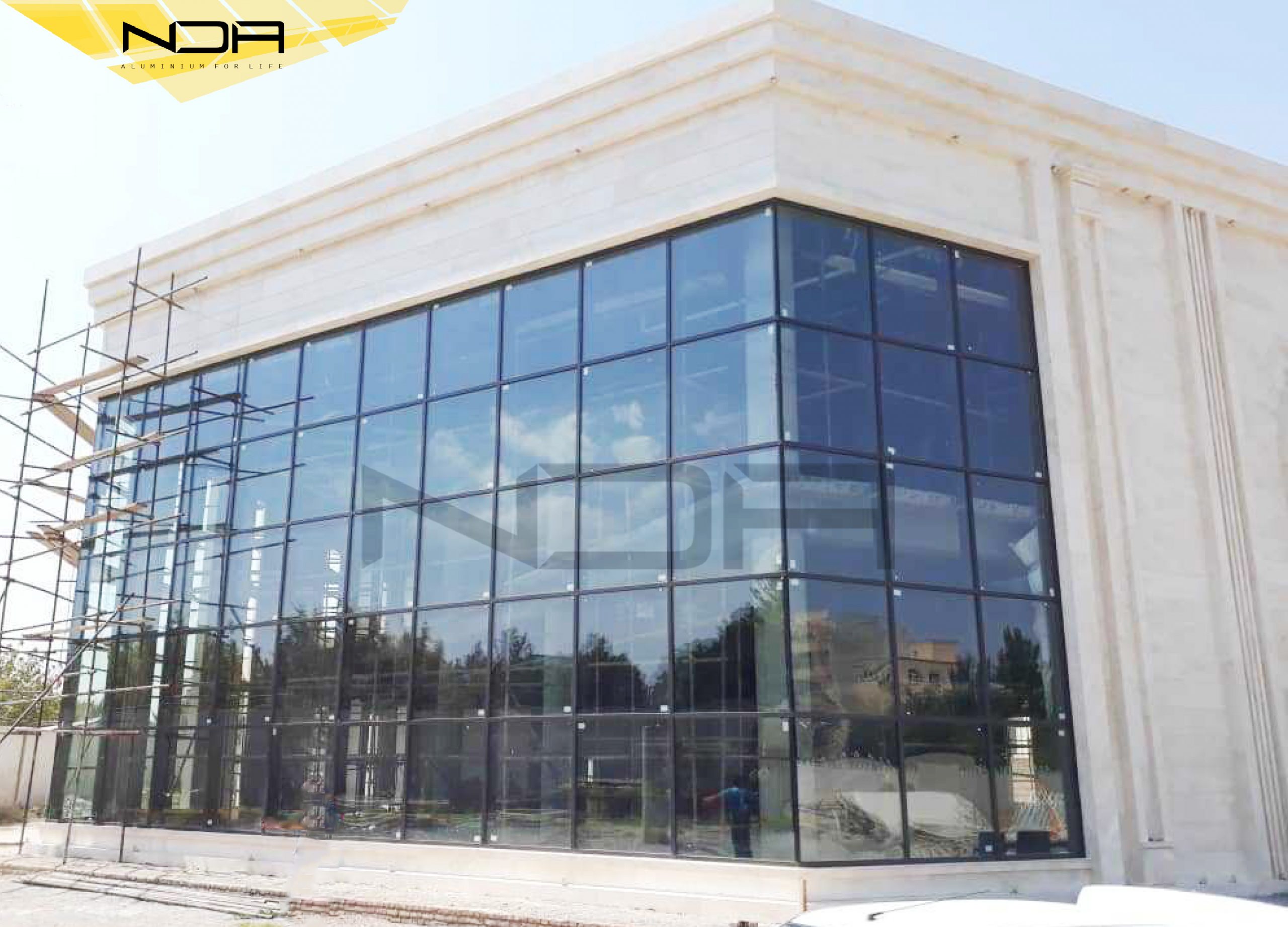

پروژه کتابخانه مرکزی تبریز

نام پروژه :کتابخانه مرکزی تبریز

نوع کاربری:مرکز مطالعه

موقعیت:تبریز

کارفرما: مهندس قره چمنی

متریال مورد استفاده در نمای پروژه :

سازه کرتن وال فیس کپ رین فورس از سیستم اختصاصی شرکت NDA

پروژه کتابخانه مرکزی تبریز:

در این پروژه  ارتفاع کرتن وال از نقطه شروع و اتصال کار تا اتمام ارتفاع کرتن وال و اصطلاحأ فضای آزاد ساپورت کرتن وال حدود ۱۰۰۰cm بوده است و نیاز به IX بسیار بالایی می باشد که بتواند طول آزاد را تحمل نماید . با توجه به ساختار ظرافتی مجموعه و حفظ U.Value آن استفاده از آهن مناسب نبوده است در ساختار این کرتن وال از سیستم رین فورس NDA استفاده شده است و مولیون ها از مقطع ۲۰۰*۶۰ میلی متر و همگی به صورت رین فورس می باشند . مقاطع فولادی ۴*۱۲۰*۵۰ میلی متری در داخل کرتن وال ها قرار گرفته و باعث بالا رفتن IX کرتن وال ها شده و ممان اینرسی مورد نیاز را در کرتن وال ها تامین کرده است و همچنین استفاده از شیشه های لمینیت ۳ لایه و سازه کرتن وال ترمال برک NDA تمامی موارد U glass – U value -Y Value- Energy -Efficiency – Sound – Sulation – Safety and security حفظ شده اند.

پروژه کتابخانه مرکزی تبریز
